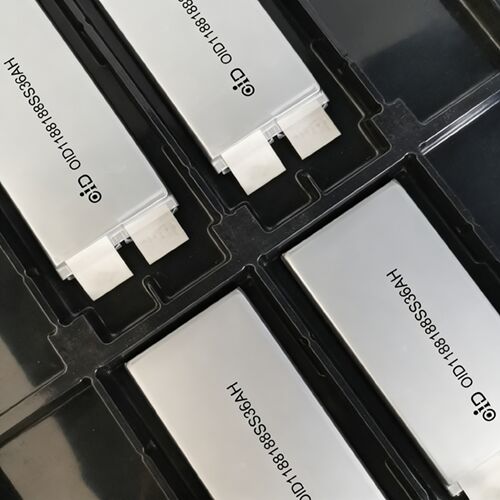

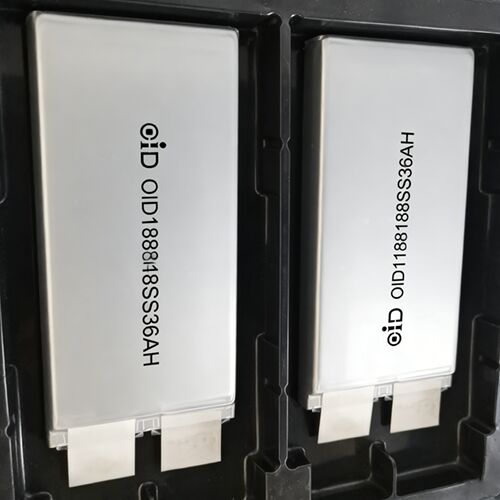

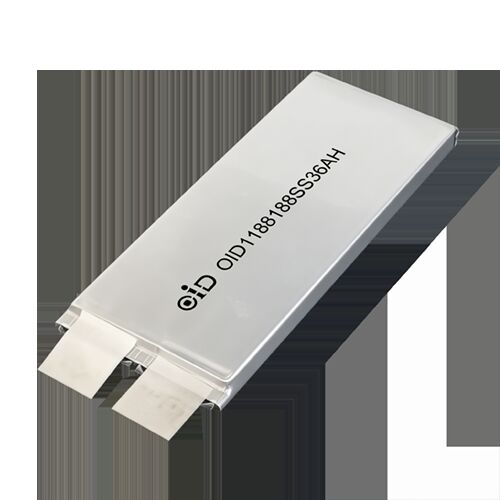

36Ah फास्ट-चार्ज ड्रोन बैटरी पैक सेल 3.6V अर्ध-ठोस लिथियम आयन यूएवी बैटरी
दOID1188188SS36AHयह एक उच्च क्षमता वाली पॉलिमर लिथियम आयन बैटरी सेल है जिसे पेशेवर ड्रोन बैटरी पैक सिस्टम और उच्च शक्ति वाले यूएवी अनुप्रयोगों के लिए डिज़ाइन किया गया है। 2C तक तेजी से चार्ज करने की क्षमता के साथ,उच्च डिस्चार्ज प्रदर्शन, और कम आंतरिक प्रतिरोध, यह बैटरी लंबे समय तक चलने वाले ड्रोन संचालन और मांग वाले हवाई उपकरणों के लिए स्थिर शक्ति उत्पादन प्रदान करती है।
प्रमुख विशेषताएं
- उच्च क्षमता 36Ah लिथियम बैटरी सेल
- तेजी से तैनाती के लिए 2C तक तेजी से चार्ज करें
- यूएवी बिजली प्रणालियों के लिए उच्च डिस्चार्ज क्षमता (15C पल्स)
- अति-कम आंतरिक प्रतिरोध ≤1mΩ
- व्यापक परिचालन तापमान सीमा
- विश्वसनीय चक्र जीवन ≥500
- पेशेवर ड्रोन बैटरी पैक एकीकरण के लिए डिज़ाइन किया गया
मुख्य विद्युत विनिर्देश
| पद |
विनिर्देश |
| मॉडल |
OID1188188SS36AH |
| नाममात्र क्षमता |
36.0Ah |
| न्यूनतम क्षमता |
≥35.3Ah |
| नाममात्र वोल्टेज |
3.6V |
| चार्ज कट-ऑफ वोल्टेज |
4.2V |
| डिस्चार्ज कट-ऑफ वोल्टेज |
2.5V |
| आंतरिक प्रतिरोध |
≤1mΩ |
| वजन |
400 ± 20 ग्राम |
परीक्षण की स्थितिः 25 ± 2°C, आर्द्रता 15-80%RH
चार्जिंग विनिर्देश
तेज़ चार्ज
| तापमान |
चार्ज करंट |
| 0-20°C |
18A (0.5C) |
| 20-45°C |
72A (2C) |
मानक शुल्क
18A (0.5C) निरंतर धारा/निरंतर वोल्टेज विधि। सीसी-सीवी चार्ज 4.2V, कट-ऑफ धारा 0.05C।
डिस्चार्ज प्रदर्शन
| निर्वहन प्रकार |
वर्तमान |
| अधिकतम पल्स डिस्चार्ज |
540A (15C) |
| अधिकतम निरंतर निर्वहन |
180A (5C) |
| मानक डिस्चार्ज |
18A (0.5C) |
यह उच्च-प्रवाह क्षमता सेल को उच्च-शक्ति वाले ड्रोन प्रणोदन प्रणालियों के लिए उपयुक्त बनाती है।
परिचालन तापमान सीमा
| मोड |
तापमान |
| चार्ज करना |
10°C ~ +45°C |
| निर्वहन |
-20°C ~ +55°C |
यह व्यापक तापमान सीमा आउटडोर यूएवी वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करती है।
भौतिक आयाम
| पैरामीटर |
आकार |
| मोटाई |
≤11.1 मिमी |
| चौड़ाई |
≤88.0 मिमी |
| लम्बाई |
≤188.0 मिमी |
टैब विनिर्देशः
- टैब चौड़ाईः 30 ± 0.1 मिमी
- टैब केंद्र दूरीः 41 ± 1.5 मिमी
विद्युत प्रदर्शन परीक्षण
आंतरिक प्रतिरोध
≤1mΩ मानक चार्ज के बाद AC प्रतिबाधा विधि का उपयोग करके मापा गया।
आरंभिक क्षमता
≥35.3Ah मानक डिस्चार्ज परीक्षण का उपयोग करके मापा गया।
तापमान डिस्चार्ज विशेषताएं
| तापमान |
क्षमता |
| 55°C |
≥95% |
| 25°C |
≥100% |
| -20°C |
≥ 60% |
चक्र जीवन
मानक परीक्षण स्थितियों मेंः
- चार्जः 0.5C से 4.2V तक
- डिस्चार्जः 1C से 2.75V
500 चक्रों के बाद, शेष क्षमता प्रारंभिक क्षमता का ≥ 80% है।
भंडारण प्रदर्शन
सामान्य भंडारण (25°C)
- आरक्षित क्षमता ≥85%
- पुनर्प्राप्त क्षमता ≥ 90%
उच्च तापमान भंडारण (55°C)
- आरक्षित क्षमता ≥ 60%
- पुनर्प्राप्त क्षमता ≥ 80%
यांत्रिक विश्वसनीयता परीक्षण
कंपन परीक्षण
X/Y/Z दिशाओं में आवृत्ति 10-55 हर्ट्ज.
परिणाम: कोई रिसाव नहीं, कोई विस्फोट नहीं, कोई आग नहीं
ड्रॉप टेस्ट
कंक्रीट की सतह पर 1 मीटर की गिरावट।
परिणाम: कोई रिसाव नहीं, कोई विस्फोट नहीं, कोई आग नहीं
भंडारण की शर्तें
अनुशंसित भंडारण वातावरणः
तापमानः -20°C ~ +45°C
सापेक्ष आर्द्रताः ≤75%
दीर्घकालिक भंडारण के लिए:
बैटरी के वोल्टेज को 3.6V - 3.9V के बीच बनाए रखें और आवधिक सक्रियण रखरखाव करें।
सुरक्षा सावधानियां
सुरक्षित संचालन सुनिश्चित करने के लिएः
- बैटरी को ओवरचार्ज या ओवरडिचार्ज न करें
- शॉर्ट-सर्किट टर्मिनल न करें
- बैटरी को अलग न करें
- बैटरी को आग या गर्मी के स्रोतों के संपर्क में न लाएं
- पानी में न डुबोएं
- एक समर्पित लिथियम बैटरी चार्जर का उपयोग करें
सुरक्षा दिशानिर्देशों का पालन न करने से अति ताप, धुआं, विकृति या आग लग सकती है।
विशिष्ट अनुप्रयोग
यह बैटरी सेल उच्च-शक्ति ऊर्जा प्रणालियों के लिए डिज़ाइन की गई है जैसेः
- ड्रोन बैटरी पैक (यूएवी बैटरी सिस्टम)
- औद्योगिक यूएवी पावर मॉड्यूल
- उच्च शक्ति वाली रोबोटिक ऊर्जा प्रणाली
- पोर्टेबल उच्च क्षमता वाली बिजली प्रणाली
वारंटी
वारंटी अवधिः शिपमेंट की तारीख से 6 महीने।
निर्माता वारंटी अवधि के भीतर सत्यापित गुणवत्ता संबंधी समस्याओं वाली बैटरी को बदल देगा।
